ya han desarmado un monitor, sea por curiosidad,
por emergencia o por aventurero y esperar que un
milagro suceda para que este tenga un “cablecito”
suelto y que con esto se mejore.
1)Nada mas fuera de lo normal, el 90% de los casos son problemas puntuales,
un 5% a fallas rápidas y directas (como un cambio de fusible, aunque seguramente podrían seguir los problemas, ya veremos el tema con detalle) .
y un 5% fallas complejas, incluso casi imposibles de realizar o
que ya son del orden antieconómico (roto el TRC, placa partida,componentes inexistentes en plaza).
consejo:
Antes de desarmar el monitor, siempre es preferible poder individualizar que tipo de desperfecto o falla realiza el monitor, la forma es muy simple, agudizando previamente nuestros sentidos, como se menciono en un post anterior.
Siempre hay que hacerse las siguientes preguntas e incluso consultar al cliente a modo de investigación (aunque muchas veces puede desorientar):
el monitor enciende?
queda el led (luz indicadora frontal) del monitor, encendida o parpadeante?
hay ruido en el interior? (tic tic tic)
realiza una linea en la pantalla?, de que tipo? vertical? horizontal?
se siente olor a quemado?
Para cada una de estas preguntas, hay varias respuestas, de las cuales pueden llevarnos a diferentes etapas del monitor, por el momento, es importante AGUDIZAR LOS SENTIDOS. El resto ya se podra conocer en tiempo y forma.
2)Tomamos el monitor que tenemos de prueba,
lo desconectamos de la red, si este se encontraba enchufado,
comenzamos a identificar los tornillos, y los extraemos.

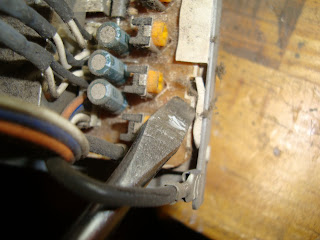

Si el monitor posee trabas en su parte superior, entonces
necesitaremos colocar un destornillador plano en la hendija,
de forma recta, y efectuar un golpe moderado, luego de esto,
nos dará lugar a poder extraer la tapa.
3) Se quita la tapa del monitor y con mucho cuidado extraemos el cable de
señal de video y lo hacemos pasar por el orificio de la tapa.
4) Muy bien, ahora ya tenemos el monitor “casi” totalmente
al descubierto para empezar a reconocer lo que existe en su interior.
5) Por el momento no vamos a avanzar más que esto y es solo por una
sencilla razón, no conocemos las REGLAS FUNDAMENTALES DE SEGURIDAD a
la hora de revisar cualquier tipo de aparato electrónico, máxime si
este se encuentra conectado a la red de tensión domiciliaria.
Tengase en cuenta, que vamos a realizar mediciones y testeos con la unidad en funcionamiento y a muchos puede resultarle algo "loco", pero es el trabajo habitual de cualquier reparador o tecnico con proyeccion que se precie como tal.
6) Una vez conocidas estas medidas, ya podemos empezar a inspeccionar el monitor y diagnosticar cual o cuales son las posibles fallas, realizando mediciones de diferente indole.
Diagnostico Basico monitor apagado / desenchufado
- Medicion del fusible de entrada
- Medicion de la llave de encendido (si la hubiere)
Diagnostico Basico monitor encendido
- Medicion de la tension alterna de entrada (tension de red)
- Medicion de la tension continua en el capacitor de la fuente primaria (+ - 250 volts, CC)
- Medicion de la tension secundaria ( a la salida del transformador swiching) (varias, 12, 6, 98,etc.)
Si estas mediciones existen, la fuente de alimentacion goza de buena salud. A partir de aca se necesita acudir a otra etapa del monitor propensa a fallas, por ejemplo, la salida horizontal...
Seguimos en la proxima...
Gracias por estar ahí!, saludos Danyx
PD: En estos dias subo las imagenes que acompañan este texto, mi camara digital esta en terapia intensiva!, jejej
